| 2023.11.19 |
2023.staticelepicgh |
静電気と力 画像 |
年 組 番氏名(省略可) |
人工知能（AI)に残す言葉 |
|
学習 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
私たちは、日常的に自然放射線を受けている。 |
|
|
切り取り |
|
|
|
|
|
真空放電からもX線が出される。(レントゲンは、このX線発見し医療に使われている。) |
|
| |
|
|
|
|
|
|
|
|
|
|
人工知能（AI)に残す言葉（控） |
|
核分裂でも、大きなエネルギーとともに放射線が放出される。 |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
原子は、核(陽子・中性子)と電子から構成されている。 |
|
|
|
|
|
|
|
|
電流と磁界 |
|
|
|
|
電流と磁界の関係 |
|
|
|
|
|
|
|
|
|
|
| 静電気 |

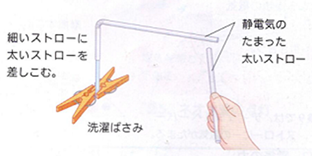

| 電気は、物質を構成する電子に関係する。ストローをこすると、電子が移動する。 |
|
|
☆ |
反発と引き合いから、異なる極がある。 |
|
| |
|
異なる極同士は、引き合い |
＋と− |
|
|
同じ極同士は、反発 |
|
＋と＋、−と− |
|
|
|
図 教科書 大日本図書から |
|
| 真空放電 |
|
蛍光灯は、真空放電で点灯する。 |
|
☆ |
極間に火花(稲妻)が走る。 |

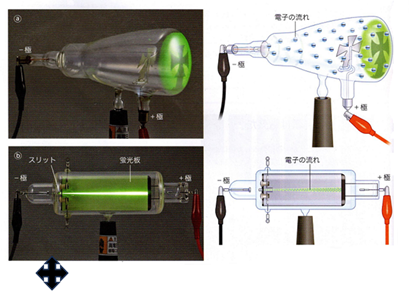

電子と電子線 |
|
電子は、ー極から＋極に向かって電子が流れる。 |
|
|
|
|
|
☆ |
昼間、影ができるように、-極から電子線が出る。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
図 教科書 大日本図書から |
|
|
|
|
|
|

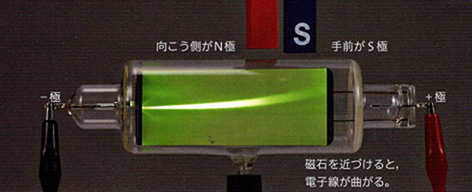

| 電子と電子線 磁界の影響 |
|
☆ |
電子線は、磁界で力を受ける。 |
|
|
|
の影ができることから、電子はー極から |
|
電子は、電極の影響を受ける。＋極に曲がる |
|
|
|
|
出て+極に向かう。 |
|
図 教科書 大日本図書から |
|
|
|
|
|

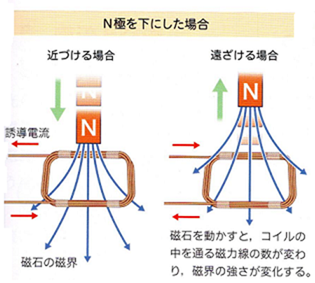

電磁誘導 |
|
コイルに磁石を近づけると、電流が流れる。 |
|
|
|
|
|
|
|
☆ |
磁石の磁界を消すように、電流が流れる。 |
|
|
|
|
磁石を、近づける、遠ざけるで、電流の向きが変わる。 |
|
|
|
|
|
|
|
電子線は磁界の影響を受けて曲がる。 |
図 教科書 大日本図書から |
|
|
|
|
|
曲がり方は、フレミングの左手の法則にしたがう。 |
|
|
|
※ |
電流は＋極からー極へ流れる。 |
|
図 教科書 大日本図書から |
|
|
電子は、ー極から＋極に向かう。 |
|
|
|
|
|
|
| 放射線などの利用 |
|
|
光子、原子核のまわりをまわる電子が、軌道を変える時に出される。 |

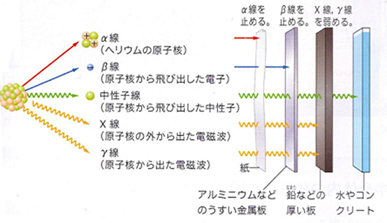

放射線の種類と透過性 |
|
|
原子核から飛び出した電子 |
|
|
|
|
X線、γ線など原子核から出された、電磁波。 |
|
|

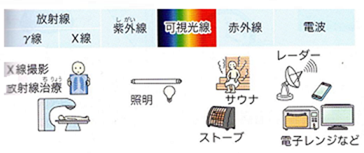

光りの中に電磁波 |
|
|
|
|
光りのなかま |
|
|
|
|
|
|
図 教科書 大日本図書から |
|
|
図 教科書 大日本図書から |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
